От C00Lib1N
К All
Дата 12.09.2011 22:41:31
Рубрики WWI; WWII; Стрелковое оружие;

Комплект системы охлаждения(?) пулемёта Максим обр.1910

День добрый!
На крайней Вахте был поднят интересный предмет, в стрелковой ячейке, по 1941-му году.
Описание: в стандартном "царском" патронном коробе находятся 2 ёмкости, одна на треть объёма короба, вторая - на две трети. Выполнены из жести, паяные.
В меньшей ёмкости на верхнем торце имеется кран совмещённый со штуцером, выполненные из латуни. Во время находки там была вода.
В большей ёмкости на верхнем торце имеется латунная резьбовая широкая пробка на стальной цепочке, пробка оснащена горловиной для удобства выливания из ёмкости. В момент находки в ёмкости было полтора литра солидола.
Обе ёмкости имеют паяные из жести ручки для переноски\доставания из короба. Один из углов обоих ёмкостей имеет изгиб по форме патронного короба.
Клейма - только на меньшей ёмкости: буква "Л" и "молоточки". На боку нацарапаны "ПМВ" и другим способом, вероятнее в другое время "МА".

Наводки: на поле находилось несколько ДЗОТов, возможно это какая-то полустационарная система охлаждения?

Извините, что покамест тема без фотографий. Но думаю стрелковым гуру будет нетрудно связать описание с правдой.
Благодарствую.
От П К
К C00Lib1N (12.09.2011 22:41:31)
Дата 12.09.2011 23:25:54

Посмотрите, есть похожие?

Приветствую.

Набор ёмкостей к пулемёту
[82K]



Жизнь прожить-как поле перейти, -говорил мой дед, сапёр.
От C00Lib1N
К П К (12.09.2011 23:25:54)
Дата 13.09.2011 00:58:24

Re: Посмотрите, есть...

Уже близко!

Большой, за №10 - равно как и мой, спасибо.
Отличия на меньшей - у меня наверху никаких обозначеноий, и вместо обозначенной здесь резьбовой пробки с горловиной - кран со штуцером, с виду - под шланг.
Можно узнать, откуда эта вырезка?
От П К
К C00Lib1N (13.09.2011 00:58:24)
Дата 13.09.2011 09:22:43

Держите ссылку на руководство целиком.

Приветствую.

"Руководство службы 7,62-мм станковый пулемет системы максима обр. 1910 г (1949г)"

http://narod.ru/disk/24953878001/%D1%80%D1%83%D0%BA%D0%BE%D0%B2%D0%BE%D0%B4%D1%81%D1%82%D0%B2%D0%BE%20%D1%81%D0%BB%D1%83%D0%B6%D0%B1%D1%8B.djvu.html

Жизнь прожить-как поле перейти, -говорил мой дед, сапёр.
От C00Lib1N
К П К (13.09.2011 09:22:43)
Дата 13.09.2011 13:19:11

Re: Держите ссылку...

>Приветствую.

>"Руководство службы 7,62-мм станковый пулемет системы максима обр. 1910 г (1949г)"

> http://narod.ru/disk/24953878001/%D1%80%D1%83%D0%BA%D0%BE%D0%B2%D0%BE%D0%B4%D1%81%D1%82%D0%B2%D0%BE%20%D1%81%D0%BB%D1%83%D0%B6%D0%B1%D1%8B.djvu.html

>Жизнь прожить-как поле перейти, -говорил мой дед, сапёр.


Благодарствую, послевоенный НСД у меня не водилось...
Вот только бы узнать, что именно у меня.
От Иван Уфимцев
К П К (13.09.2011 09:22:43)
Дата 13.09.2011 10:31:46

спасибо, пригодится. (-)
От C00Lib1N
К C00Lib1N (13.09.2011 00:58:24)
Дата 13.09.2011 01:56:56

Re: Посмотрите, есть...

>Уже близко!
>Большой, за №10 - равно как и мой, спасибо.
>Отличия на меньшей - у меня наверху никаких обозначеноий, и вместо обозначенной здесь резьбовой пробки с горловиной - кран со штуцером, с виду - под шланг.
>Можно узнать, откуда эта вырезка?

Чуть порылся.

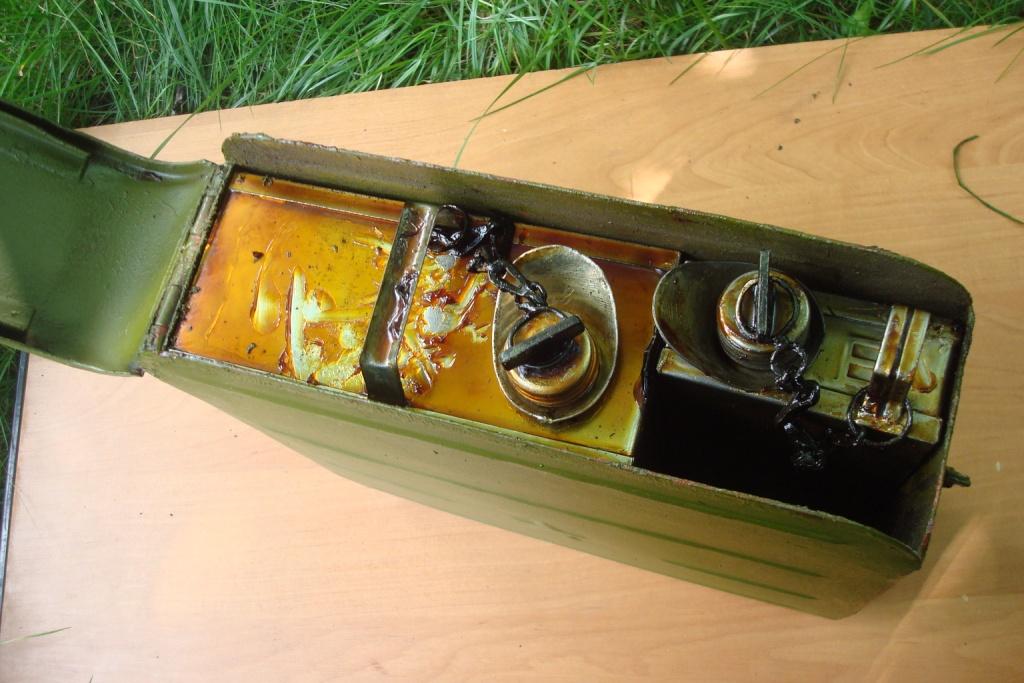

http://reibert.info/forum/attachment.php?attachmentid=947264&d=1315844910
Отличия от такого "штатного":
- у меня латунная "фурнитура";
- маленьких ёмкостей не две, а одна;
- на маленькой ёмкости - не пробка и горловина, а кран со штуцером.

Выходит, просто ранняя версия "водо-смазочного набора" для станкового?
Эх, подокументить бы...
От Иван Уфимцев
К П К (12.09.2011 23:25:54)
Дата 13.09.2011 00:21:24

Отличные фляжки. :) (-)
От Олег...
К C00Lib1N (12.09.2011 22:41:31)
Дата 12.09.2011 22:52:43

Стационарная система охлаждения вышлядит иначе...

А вот штатно в комплект Максима входила некоторое время некая емкость для охладждающей жидкости. Как выглядела - не знаю...\

То что ставили в ДОТах и, иногда - в ДЗОТах к описанному отношения не имеет. Там другие баки использовали, гораздо большие по размерам...
От C00Lib1N
К Олег... (12.09.2011 22:52:43)
Дата 12.09.2011 23:08:46

Re: Стационарная система

>А вот штатно в комплект Максима входила некоторое время некая емкость для охладждающей жидкости. Как выглядела - не знаю...\
>То что ставили в ДОТах и, иногда - в ДЗОТах к описанному отношения не имеет. Там другие баки использовали, гораздо большие по размерам...

Я знаю, в ДОТе на "Линии Сталина" побывал.
Я предположил, что это что-то "полумобильное": в том же ДЗОТе нет возможности менять удобно воду, а стационарную "взрослую" систему охлаждения тоже и не поставишь.
Перерыл все НСД, имеющиеся у меня - ничего ближе слов про "ёмкость для жидкости" не нашёл.
